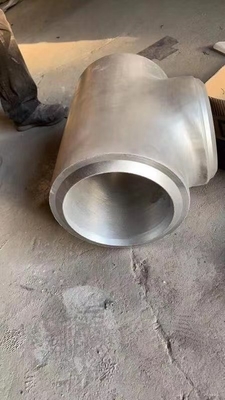

Paduan 600 ASTM/UNSP N06600 Barred Tee OD 10 "WT 3mm




tabung berongga atau shel

Tee Terlarang

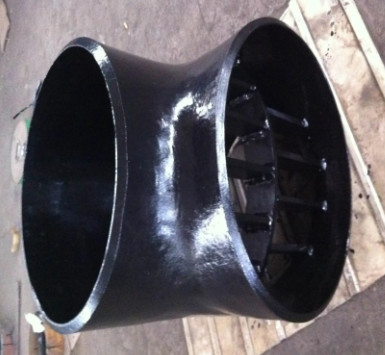

Tee berpalang adalah tee atau fitting apa pun dengan cabang yang digunakan dalam pipa yang disambungkan dan memiliki batang pembatas yang dilas secara internal untuk mencegah pig berjalan melalui sambungan cabang.

Barred tee adalah fitting pipa yang digunakan pada pig launcher atau receiver system dalam sistem perpipaan untuk memastikan pig bisa melewati cabang dengan aman.


Pertimbangan desain untuk tee yang dilarang

• Tee berpalang akan digunakan ketika ada persyaratan untuk pigging.Dengan demikian, banyak aplikasinya dapat ditemukan di jalur pipa atau di bidang bawah laut.
• Pelat batang yang dilas secara internal di cabang adalah untuk menghindari babi berubah arah atau tersangkut di outlet cabang.
• Desain pelat batang harus dalam jumlah, ketebalan, dan jarak yang cukup untuk memastikan kelancaran pig melalui pipa utama, dan pada saat yang sama tidak mempengaruhi aliran yang dimaksudkan untuk mengalir melalui cabang.Praktik normal adalah memastikan bahwa bukaan pada pipa cabang setelah batang pemandu tidak lebih dari 40% dari area pipa utama.
• Ukuran batang pada sambungan cabang harus cukup kecil untuk tidak membatasi aliran tetapi cukup besar untuk menopang tekanan aliran.
• Untuk memastikan kehalusan, pelat batang harus digiling agar sesuai dengan kelengkungan cabang.Setiap tepi tajam, percikan dan bur harus dihilangkan.Kelancaran proses pigging ini penting untuk melindungi sensor pig dari kerusakan.
• Lihat Shell DEP 31.40.10.13-Gen Gambar 4 di atas;jumlah pelat batang dimulai dengan dua (2) buah dan bertambah seiring dengan bertambahnya ID cabang.
• Pelat batang idealnya memiliki jarak yang sama.
• Untuk tee yang lebih besar (ukuran 14 inci ke atas), akan ada pelat jembatan di tengah untuk menopang kekakuan palang saat tertabrak pig.
• Bahan pelat batang yang biasa digunakan sama dengan bahan tee untuk kemampuan las.
• Praktik standar adalah menghindari pengelasan batang pemandu langsung pada area terkonsentrasi tegangan tinggi dari leher ekstrusi.Ujung batang harus dikerjakan agar sesuai dengan cabang.
• Perbaikan las pada logam induk dilarang


   Inconel 600

    Tahan korosi
Paduan 600 memiliki ketahanan korosi terhadap berbagai media korosif.Komposisi krom membuat paduan memiliki ketahanan korosi yang lebih baik daripada nikel 99.2 (paduan 200) dan nikel 99.2 (paduan 201, rendah karbon) dalam kondisi oksidasi.Pada saat yang sama, kandungan nikel yang tinggi membuat paduan memiliki ketahanan korosi yang baik di bawah kondisi reduksi dan larutan alkali, dan secara efektif dapat mencegah retak korosi tegangan besi klorida.Paduan 600 memiliki ketahanan korosi yang baik pada asam organik seperti asam asetat, asam asetat, asam format dan asam stearat, dan ketahanan korosi sedang pada asam anorganik.Air dengan kemurnian tinggi yang digunakan dalam daur ulang primer dan sekunder di reaktor nuklir memiliki ketahanan korosi yang sangat baik.Kinerja luar biasa dari 600 adalah dapat menahan korosi klorin kering dan hidrogen klorida, dan suhu aplikasi adalah 650 .Pada suhu tinggi, paduan sebagai anil dan perlakuan larutan memiliki sifat anti-oksidasi yang baik dan kekuatan tinggi di udara.
