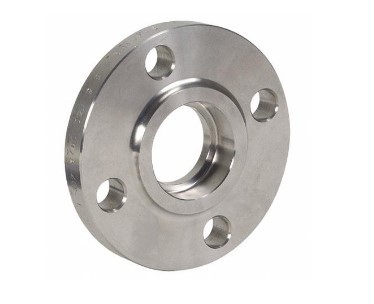

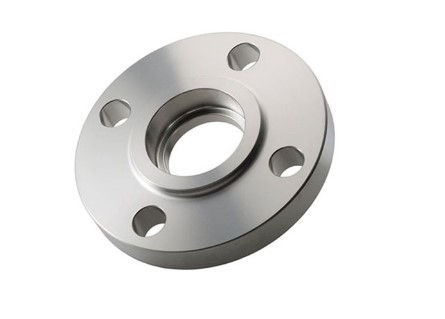

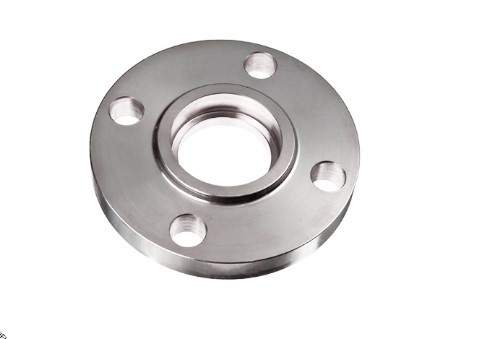

Socket weld flange disederhanakan sebagai SW flange, memiliki recessed area (seperti bahu) di flange bore, bahu ini berfungsi sebagai panduan untuk mengatur kedalaman pipa yang dimasukkan ke flange.Flens las soket awalnya dirancang untuk sistem perpipaan berdiameter kecil bertekanan tinggi.
Bahan yang tersedia:
Standar:
Baja karbon ASTM A105, ASTM A350 LF1/2, ASTM A181
Baja paduan ASTM A182 F5, F9, F11, F22, F91
Baja tahan karat ASTM A182 F304/L, F316/L
Diameter luar:1/2 inci hingga 24 inci, hingga 2500#
Khusus dibuat:24'' hingga 60'', hingga 900#
Ketebalan dinding:Jadwalkan 40 hingga 160
Peringkat Tekanan:Kelas 150 hingga Kelas 2500
Tipe Wajah:RF, RTJ
Cara Penggunaan
Masukkan ujung pipa ke dalam socket weld flange, sampai bagian bawah pipa menyentuh bahu, tarik ke belakang sejauh 1.6mm (1/16'') dari pipa yang dimasukkan kemudian lakukan fillet welding.Intinya adalah membuat celah ekspansi (1 las fillet) antara flange dan pipa atau fitting.
Bagaimana Flange Pengelasan Socket Dihasilkan
Flens las soket pertama kali digunakan untuk superheater stainless steel, karena untuk menghindari cacat retak yang disebabkan oleh tekanan termal dalam proses pemanasan, dan setelah pengembangan bertahun-tahun, ini menjadi aplikasi standar untuk semua jenis material.
Keuntungan
- Flensa las soket dapat menggantikan flensa berulir, untuk meminimalkan risiko kebocoran.
- Tidak perlu beveling sebelum pengelasan.
- Pekerjaan pengelasan di luar pipa, tidak akan menembus pipa
