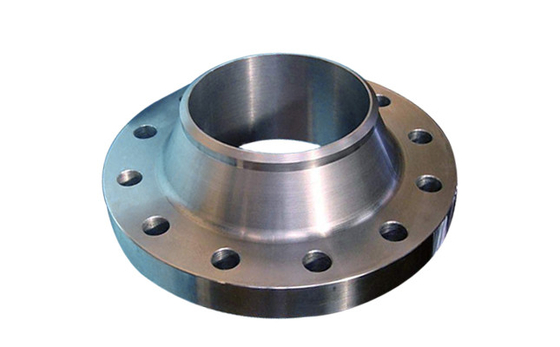

Standar Nasional Flange Pengelasan Datar Tekanan Tinggi Dan Rendah Dengan Diameter Butt Welding Flange

Standar Nasional Flange Pengelasan Datar Tekanan Tinggi Dan Rendah Dengan Diameter Butt Welding Flange

1. Sambungan flensa atau sambungan flensa mengacu pada sambungan yang dapat dilepas yang dihubungkan oleh flensa, paking, dan baut sebagai sekelompok struktur penyegelan yang dirakit.Flensa pipa mengacu pada flensa dengan pipa di perangkat pipa, dan mengacu pada flensa impor dan ekspor peralatan saat digunakan dalam peralatan.
2. Beberapa sistem standar flensa pipa internasional
1) Sistem flensa Eropa: DIN Jerman (termasuk Rusia)
A, tekanan nominal: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0 Mpa
B. Diameter perhitungan umum: 15~2000mm
C, tipe struktur flensa: pelat las datar, cincin las datar tipe lengan longgar, tipe lengan longgar tepi gulungan, tipe lengan longgar tepi gulungan, cincin las tipe lengan longgar, tipe pengelasan, tipe sambungan ulir leher, integral dan penutup flensa
D, permukaan penyegelan flensa: permukaan datar, permukaan cekung, permukaan cekung, permukaan alur duri, permukaan sambungan cincin karet, permukaan lensa dan permukaan pengelasan diafragma
E. Standar perekaman bersama untuk flensa pipa OCT yang dikeluarkan oleh Uni Soviet pada tahun 1980 mirip dengan standar DIN Jerman dan tidak akan dijelaskan secara rinci
2) Sistem flensa Amerika: American ANSI B16.5 "Flensa pipa baja dan alat kelengkapan pipa bergelang" ANSI B16.47A/B "Flensa Baja Diameter Besar"
A, tekanan nominal: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
B. Diameter perhitungan umum: 6~4000mm
C, tipe struktur flensa: pengelasan strip, pengelasan soket, sambungan ulir, lengan longgar, pengelasan pantat dan penutup flensa
D, permukaan penyegelan flensa: permukaan cekung, permukaan cekung, permukaan alur duri, permukaan sambungan cincin logam
3) *** Flensa pipa JIS: umumnya hanya digunakan untuk pekerjaan umum di instalasi petrokimia, dengan sedikit pengaruh internasional dan tidak ada sistem independen di dunia.
3, sistem standar nasional flens pipa baja China GB
1) Tekanan nominal: 0.25mpa ~ 42.0mpa
A, Seri 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (seri utama)
B, Seri 2: PN0.25, PN0.6, PN2.5, PN4.0
Flensa PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 dan PN4.0 termasuk dalam sistem flensa Eropa yang diwakili oleh flensa Jerman, sedangkan sisanya milik sistem flensa Amerika yang diwakili oleh flensa Amerika .
Dalam standar GB, tingkat tekanan nominal maksimum yang dimiliki oleh sistem flensa Eropa adalah 40Mpa, tingkat tekanan nominal maksimum yang dimiliki oleh sistem flensa Amerika adalah 42Mpa.
2) Diameter nominal: 10mm~1500mm
3) Struktur flensa:
Flensa integral
Satuan flensa
A. Flensa berulir
Flensa las flensa las butt
Flensa las datar dengan flensa las pelat las soket leher
C. Longgar flange butt welding ring longgar lengan leher flange butt welding ring longgar lengan pelat flange las datar cincin lengan longgar pelat flange flip longgar lengan flange
D. Penutup flensa (flange lubang buta)
E. Berputar flange
F. Flensa jangkar
G. Permukaan / cladding flange
